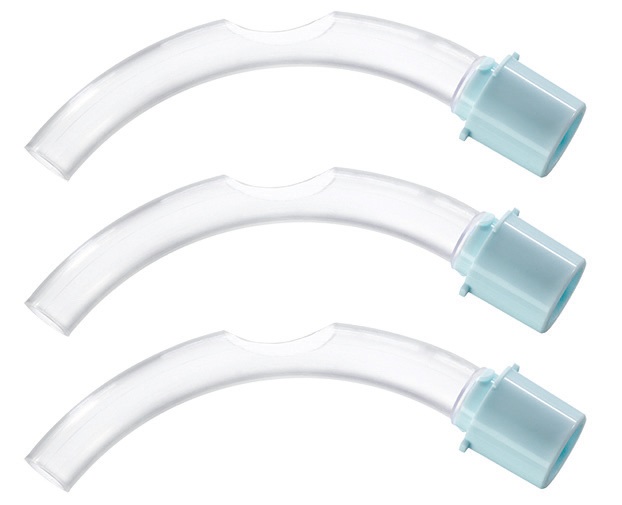

Descriere
• Fenestrate, cu conector de 15 mm (albastru deschis)
• Sterile, ambalate individual
| Nr. ref. | Denumire produsului | Cantitate | Mărimi |
|---|---|---|---|
| REF.506 | Tracoe Twist Spare IC 15 mm Fen | 3 pcs | 04-10 |
| REF.506-X | Tracoe Twist Spare IC 15 mm Fen | 10 pcs | 04-10 |
Pentru comandă, specificați: REF + dimensiune (vă rugăm să rețineți că X
trebuie să fie la sfârșit), de ex. REF 506-08, REF 506-08-X
Caracteristici
Diametrul canulei interne face diferența! Pentru pacient, fiecare milimetru contează. Dacă diametrul interior al canulei interne este redus de la 8 la 7 mm, fluxul de aer este redus cu 41%, iar efortul necesar pentru a respira crește. O schimbare de la 8 la 9 mm îmbunătățește valoarea cu 60%, în timp ce efortul necesar pentru a respira rămâne același.*
* Ecuația Hagen-Poiseuille privind fluxul laminar
Caracteristici ale canulelor interne și externe
| Verde și alb înseamnă nefenestrat | Albastru înseamnă fenestrat |
 Inscripția albastră de pe flanșa cervicală indică o canulă externă fenestrată. |
 Inscripția verde de pe flanșa cervicală indică o canulă externă nefenestrată. |
 Canulele interne (mandrenele) Tracoe Twist fenestrate sunt identificate prin conectori albaștri de 15 mm. |
 Canulele interne (mandrenele) Tracoe Twist nefenestrate sunt identificate prin conectori albi de 15 mm. |
 Canulele interne (mandrenele) Tracoe Twist Plus fenestrate sunt identificate printr-un inel de blocare albastru. |
 Canulele interne (mandrenele) Tracoe Twist Plus nefenestrate sunt identificate printr-un inel de blocare alb. |
Date technice
| Size | ID‑IC | OD‑OC bc | OD‑OC bf | TL | OB | BA | CD |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | ° | mm |
| 04 | 4.0 | 7.2 | 8.6 | 59 | 63.0 | 110 | 15 |
| 05 | 5.0 | 8.6 | 10.1 | 66 | 73.0 | 100 | 18 |
| 06 | 6.0 | 9.2 | 10.8 | 72 | 79.5 | 95 | 23 |
| 07 | 7.0 | 10.4 | 12.0 | 74 | 80.5 | 95 | 26 |
| 08 | 8.0 | 11.4 | 12.7 | 76 | 83.0 | 90 | 28 |
| 09 | 9.0 | 12.5 | 14.2 | 78 | 88.5 | 90 | 30 |
| 10 | 10.0 | 13.8 | 15.2 | 80 | 89.5 | 90 | 32 |
ID-IC: diametrul intern (lățimea liberă) la baza canulei interne;
OD-OC bc: diametrul extern la baza canulei externe; OD-OC bf: diametrul
extern al canulei externe din spatele flanșei; TL: lungimea de-a lungul liniei
centrale de la începutul flanșei cervicale până la baza canulei; OB: lungimea
de-a lungul cotului exterior de la începutul flanșei cervicale până la baza
canulei; BA: unghiul de pliere; CD: diametrul manșetei
